產品概述：

　　浙江溫州10KV開關ZW32-12F高壓斷路器廠家（以下簡稱分界斷路器）是我公司自主研發的一款新型產品，分界斷路器是集真空斷路器、分界斷路器、分段器四大開關于一體的多功能智能化裝置產品，主要配置由真空分界斷路器本體、MGK16 型控制器、外置電壓互感器（注：配網自動化環網線路中可選雙側PT）三大部分組成，產品廣泛用于10kV 城市、農村配電網架空環網線路中作分段隔離開關、聯絡開關、可實行環網線路負荷調配的自動化開關裝置，在大用戶供電的分支線路中可作為分界開關（俗稱看門狗），饋線架空配電網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊功能。能可靠判斷、檢測界內毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。本安裝使用說明書規定了分界斷路器的引用標準、使用環境條件、型號和額定參數、結構特點、工作原理、訂貨須知、以及操作、安裝、使用、維護的方法等內容。

　　二、功能特點

　　自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘，變電站及饋線上的其它分支用戶感受不到故障的發生。自動隔離相間短路故障，當用戶支線發生相間短路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其它分支用戶停電。快速定位故障點，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息，電力公司可迅速派員到場排查；分界斷路器如配有通信模塊，則自動將信息報送到電力管理中心。監控用戶負荷，當分界斷路器可配置有線或無線通信附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方實時數據監控。遠方操作功能，用戶可以通過手機短信或計算機后臺方式操作真空分界斷路器合分閘。

　　三、使用環境條件

　　1) 海拔高度：≤2000米

　　2) 環境溫度：戶外 -30℃~ +55℃

　　高年平均氣溫20℃

　　高日平均氣溫30℃

　　3) 相對濕度：95% （25℃）

　　4) 抗震能力：地面水平加速度 0.3g

　　地面垂直加速度 0.15g

　　5）地震烈度：7度

　　6) 日溫差： 25℃

　　7) 日照強度(風速0.5m/s 時)：0.1W/cm2

　　8) 風速：34m/s

　　9) 覆冰厚度：10mm

　　10) 安裝位置：戶外 、10kV架空線路用戶責任分界點處。

　　11）接地方式：中性點不接地、經消弧線圈接地及低電阻接地。

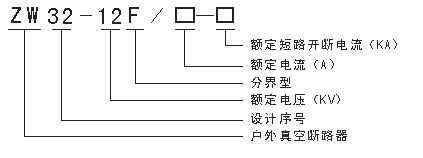

　　產品型號及含義

　　五、產品結構

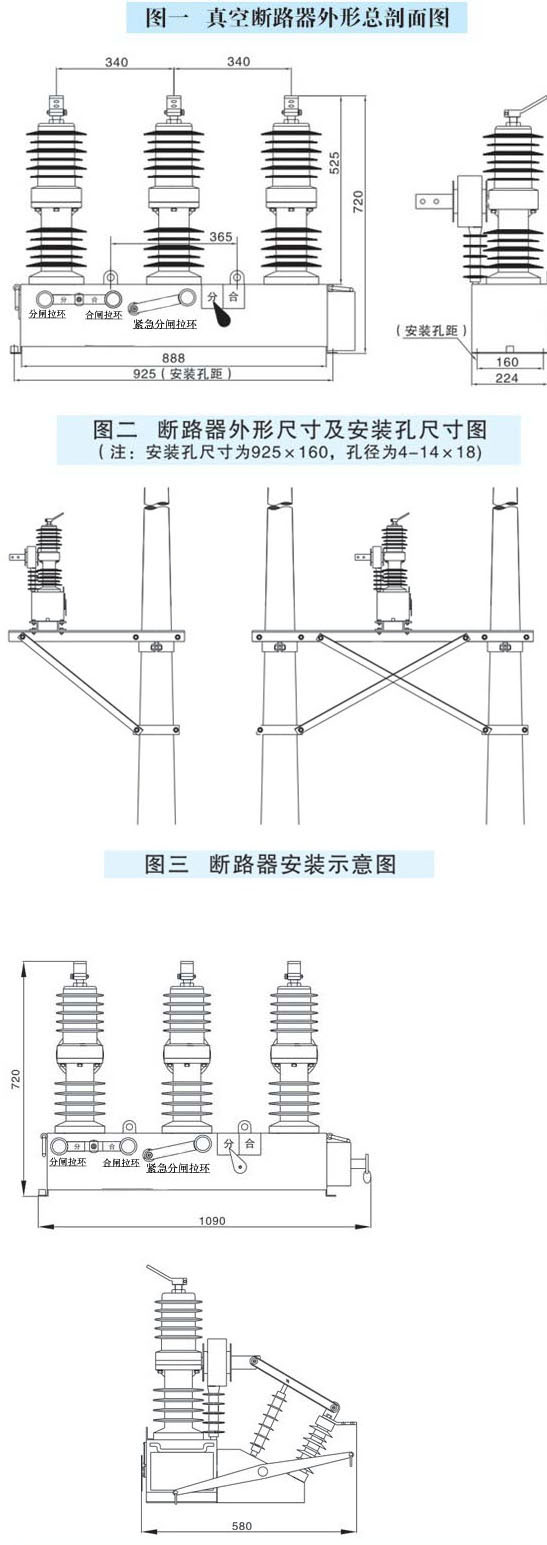

　　分界斷路器在ZW32-12 型真空斷路器基礎上進行了優化改進（詳見ZW32-12戶外高壓真空斷路器使用說明書）和外置電壓互感器及MGK16型智能控制器組成，通過全密封防水型航空接插件和戶外密封電纜進行電氣連接。分界斷路器采用專用的彈簧操動機構（或永磁機構），具備手、電動儲能，手、電動合閘，手、電動分閘功能。分界斷路器外置1 只零序CT（或三項合成零序），變比為20/1，0.1～5A （一次電流）區段保持線性關系，額定負載1Ω，額定負載下的變比誤差應小于3%。一次零序電流為400A，二次輸出電流有效值不小于5A。額定短時耐受電流16kA、20kA、25kA,4S。分界斷路器外置2只（或3只）單相CT，變比50-600/5（或用戶指定的變比），額定負載10Ω，精度10P20，額定短時耐受電流16kA、20kA,4S。分界斷路器采用外置式PT，裝于電源側，變比10000V/220V，容量300VA，精度3P 級，控制器和斷路器的操作電源和電壓信號均由PT提供。

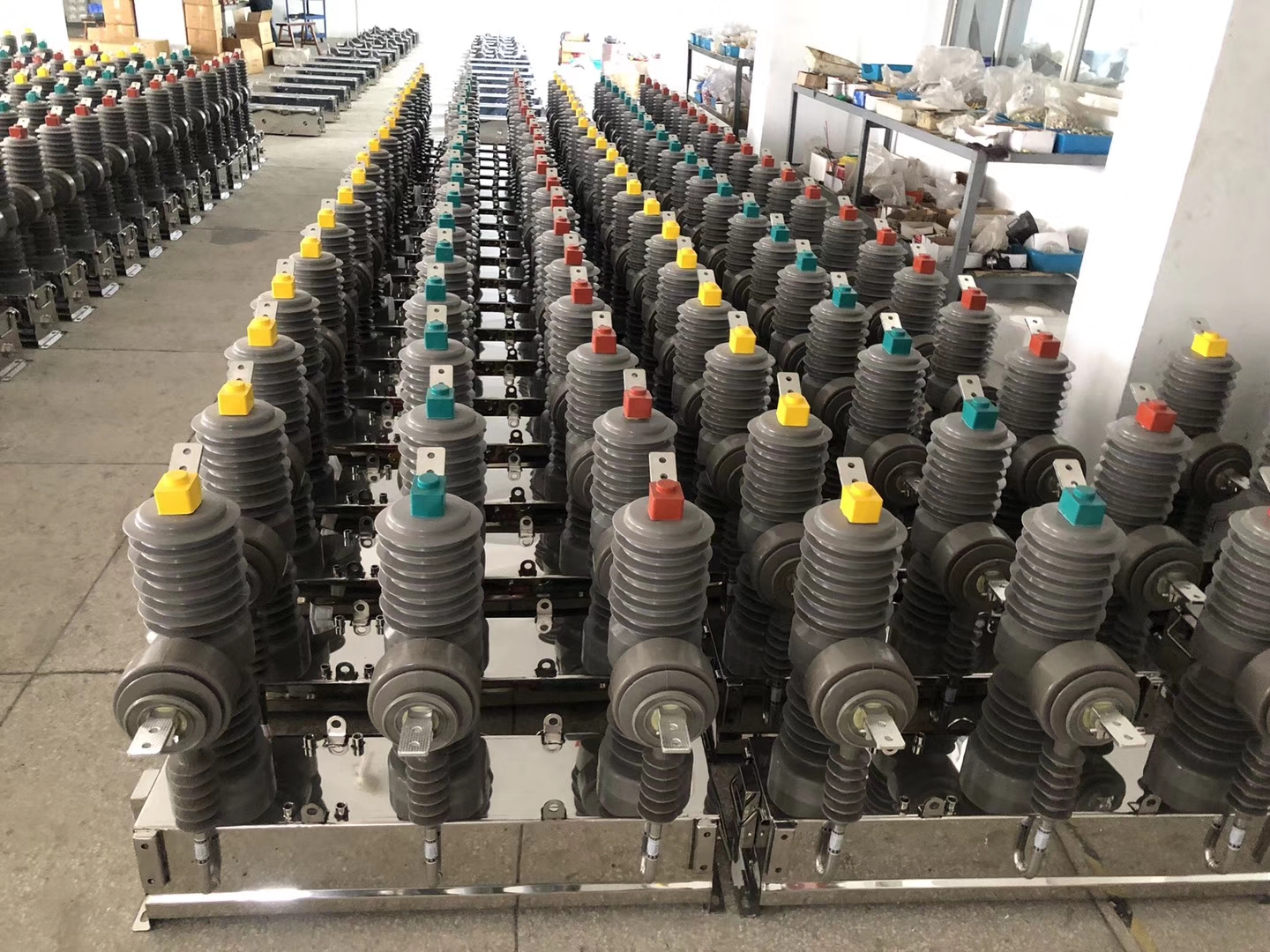

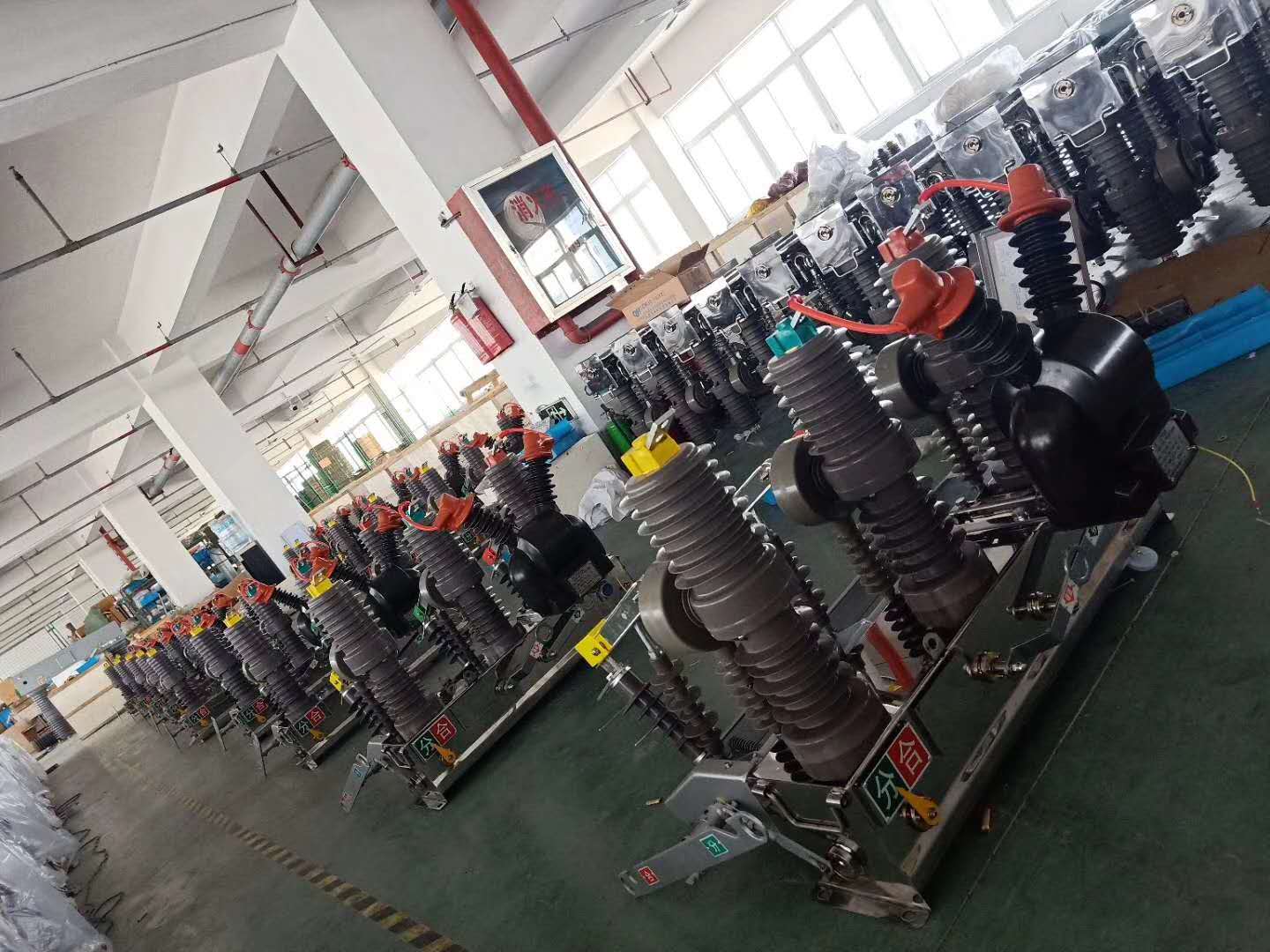

　　以下是產品實物圖
