產品詳情

產品闡述

CT19B型彈簧操動機構生產廠家

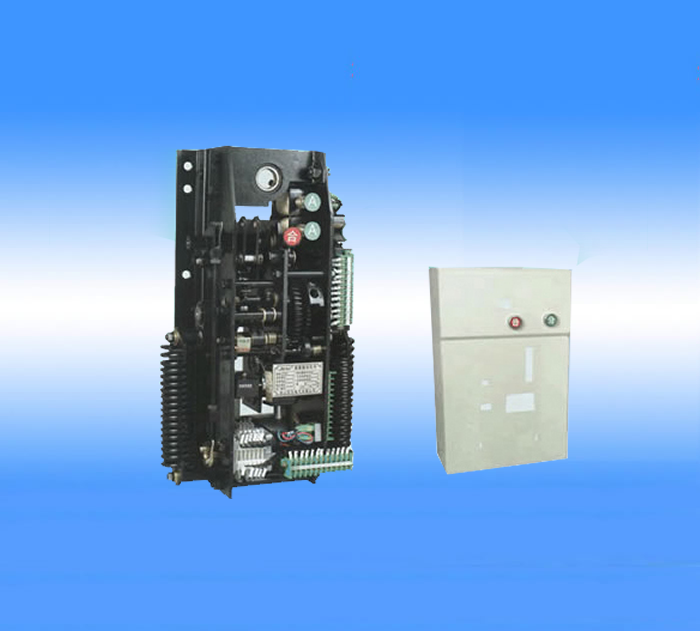

CT19B型彈簧操動機構

◎概述

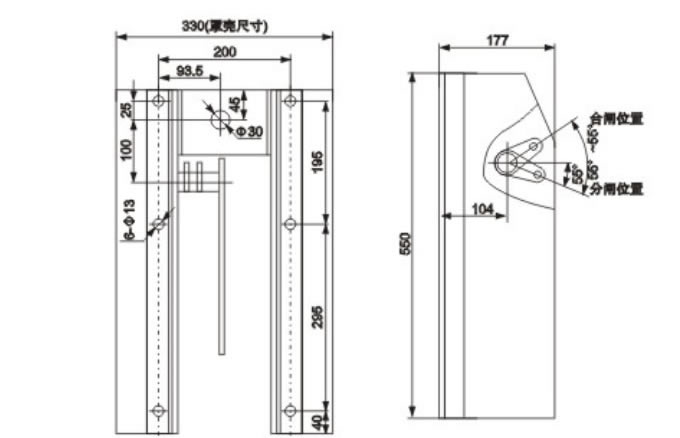

本產品可以操作各類10KV固定柜上之ZN28型戶內高壓真空斷路器及其合閘功與之相當?shù)钠渌黝?lèi) 高壓斷路器之用.有過電流及失壓脫扣保護功能,其壽機械壽命為2000次.由于該構寬寬比CT19A型有縮小,寬度僅300mm,不僅增加了機構整體的穩定性,更適宜于老柜上的無油化改造用.(該機構輸出轉換為50°～55°)

◎主要技術參數

規格重量kg體積高×寬×深mm電坳機輸入功率(W)合閘彈簧匹配真空斷路器開斷電流（KA）CT19B-Ⅰ38550×330×180110φ720CT19B-Ⅱ38550×330×180110φ831.5CT19B-Ⅲ38550×330×180150φ8+φ440

1.儲能電機采用單相永磁直流電機,如用戶需要采用交流電流電源時,則增加嗇全波整流電流,(橋堆)供給儲能電動機工作.

2.合分閘電磁鐵采用螺管式電磁鐵.

3.機構輸出軸工作轉動角為50～55度.

CD19B機構主要技術數據表(表內所列電阻值均為溫度＋20℃時數值)

額定工作電壓(V)～110～220～380-48-110-220額定工作電流(A)分2.81.62.31.5合1.511.50.68額定電功率(W)分308352255264合10522016515020℃時線圈電阻值(Ω)分12±0.648±2.448±2.5190±10合20±173±473±4325±15正常工作電壓范圍合閘:85%～110%額定工作電壓分閘:65%～120%額定工作電壓,小于30％的額定工作電壓時不得分閘
