產品詳情

一、用途及使用環境

戶外實心棒形支柱絕緣子用于工頻交流電壓10-500KV戶外電站、變電所配電裝置和電器設備中，作帶電部分的絕緣和支持用.
絕緣子適用環境為-40~+40，部分產品可用于海拔高度為4000m的地區.產品分為普通形和耐污性兩大類，耐污性可適用于中等、
及特重污區.

二、結構和工藝特點

改系列絕緣子瓷件為實心結構，膠裝部分采用柱體上砂結構，我廠的瓷配方先進，性能優異，經實際運行，可靠性非常高.上砂用
的砂子是專用的經過嚴格工藝控制的造粒砂，具有與瓷體優良的結合性能和合理的膨脹系數，能有效地提高產品的機械強度.產品的
法蘭結構合理，受力時應力分布均勻.其材料為機械強度高的球墨鑄鐵，表面熱鍍鋅.具有優良的抗銹蝕能力.膠裝用水泥為高標號
水泥，加上合理的養護工藝，使瓷的強度得到了充分的發揮.任何電壓等級的產品皆為單柱式，具有結構簡單，運行使用壽命長和維
護工作量少等優點.為保證絕緣子的可靠性，本廠對產品進行逐只打擊、超聲波探傷和四向彎曲耐受負荷試驗.

三、產品技術標準

GB8287.1 高壓瓷支柱絕緣子技術條件
IEC 168 高壓瓷支柱絕緣子

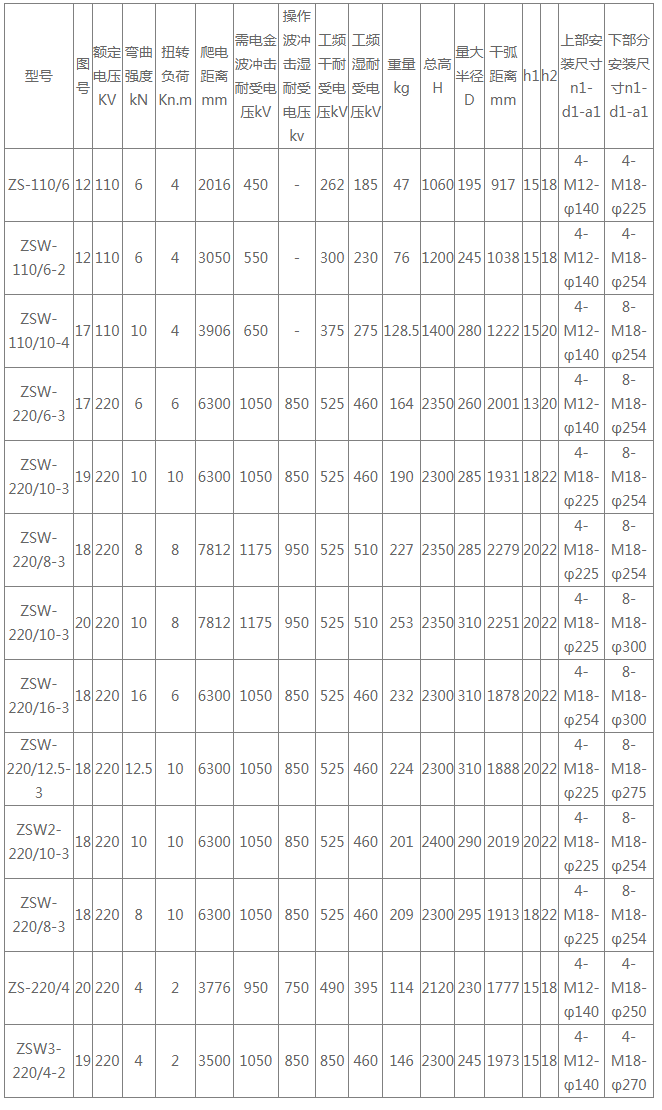

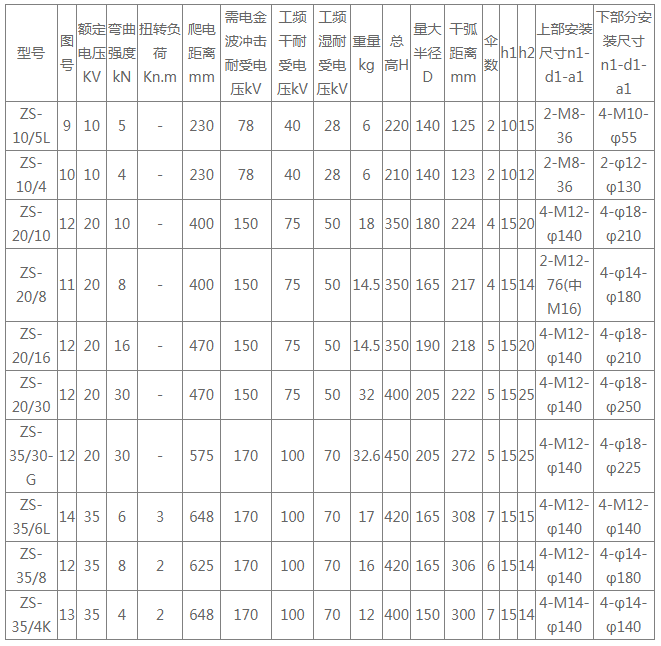

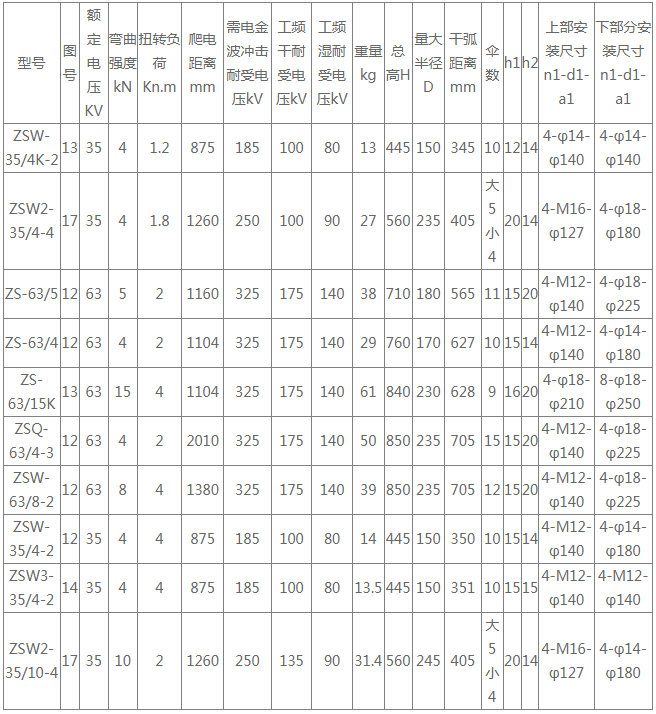

四、產品型號說明

例1：zsw2-220/16k-3
表示戶外棒形支柱絕緣子、耐污性、設計序號為2、220kv電壓等級、16kN彎曲強度、上下法蘭均為光孔、用于3級污區.
例2：ZSI-110/4L
表示戶外棒形支柱絕緣子、普通型、設計序號為1、110kV電壓等級、4kN彎曲強度、上下法蘭均為螺孔、用于I級污區.
