產品詳情

LW38-126型戶外自能式高壓六氟化硫斷路器（配SRCT36-C彈簧機構）,它詳細描述了斷路器的安裝使用和維護的有關內容,以及在此過程中需要注意的安全規范和可能出現的危險。任何操作人員在安裝和使用斷路器前需仔細閱讀本說明書，在確保熟悉相關內容后方可操作。如果仍有疑問或需要更詳細的資料，請與制造商聯系。

2.LW36-126型戶外自能式高壓六氟化硫斷路器適用于交流50Hz、126kV的電力系統中，是電力系統的控制和保護設備，也可以作為聯絡斷路器使用。

3.斷路器符合GB1984-2003《高壓交流斷路器》和IEC62271-100-2001《高壓交流斷路器》及QJ/RG.30.03.54-1999《LW36-126自能式斷路器技術條件》的要求。斷路器以SF6氣體為絕緣和滅弧介質，采用自能式滅弧原理，配用彈簧操動機構，具有開斷能力強，操作功小，可靠性高的特點。

4.使用環境條件正常使用環境條件符合GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》的規定，即：

周圍環境溫度 -40oC ～+40oC；
海拔高度不超過3000m；
風速不大于34m/s；
日溫差不大于25oC；
日照強度不大于0.1w/cm；
月平均相對濕度　不大于90%；
地震加速度水平不大于0.2g，垂直不大于0.1g；
覆冰厚度不大于10mm；
空氣污穢程度不超過GB5582中的Ⅳ級；
安裝場合戶外。

如果用戶有特殊使用環境條件要求，可與制造商另行協商。

5.本手冊在敘述過程中分“注意”和“警告”兩類提示，對于“注意”的有關內容，若不執行有可能造成不便或輕微傷害，對于“警告”的內容，若不執行有可能造成人身傷害或設備損壞，此兩類提示均以黑體字示出。

6.產品結構特點

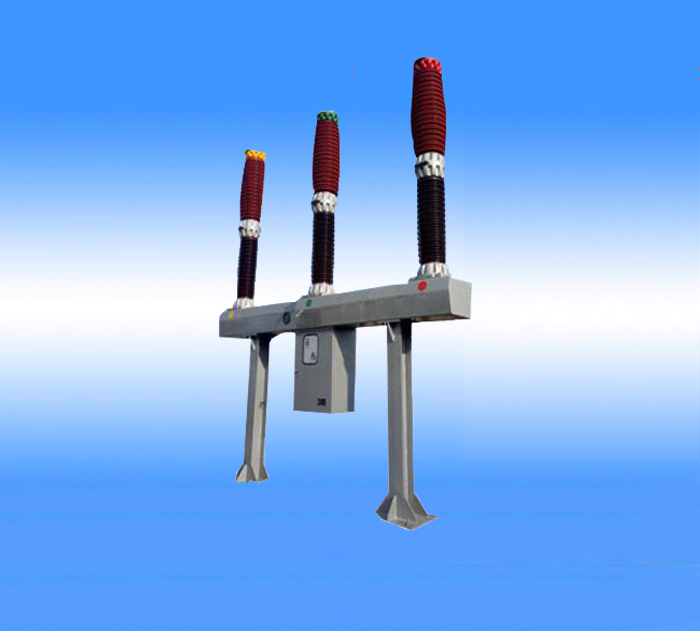

斷路器采用三相瓷瓶支柱式結構，為戶外設計，三相配用一個SRCT36-C彈簧操動機構，居中布置，三相連動，故外觀新穎斷路器以SF6氣體作為絕緣和滅弧介質，運行時斷路器三極SF6氣體應連通，并采用指針式密度繼電器對其壓力和密度進行監控。由于采用自能式滅弧原理，且在斷路器運動系統中進行了優化設計，故提高了機械效率，限度的降低了操作功。
